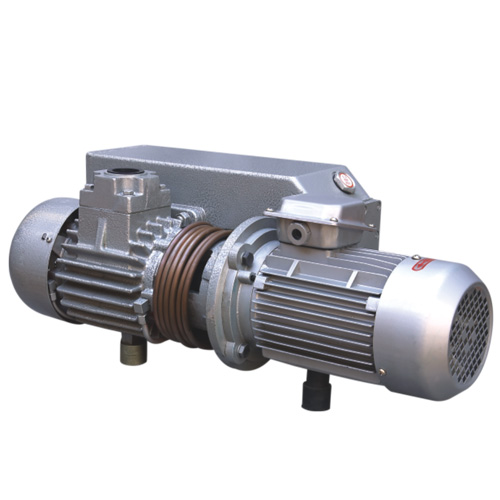

一、XD型旋片式真空泵概述：

XD型旋片式真空泵为单级旋片式联轴式结构。它的工作性能是高转速，低噪声，抽速快，效率高。XD型旋片式真空泵只需空气冷却，有防返油结构，防止泵油返入被抽系统，泵内装有排气过滤器，有效消除油雾，运转平衡，振动小，可以在任意压强下工作。XD型旋片式真空泵泵的技术参数2×10-2Pa，已普遍适用食品真空包装，医药、印刷机械纸张输送，玻璃工业输送，真空夹具，干燥等单位的使用。

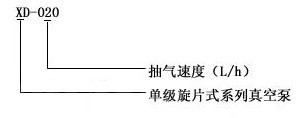

二、XD型旋片式真空泵的型号意义：

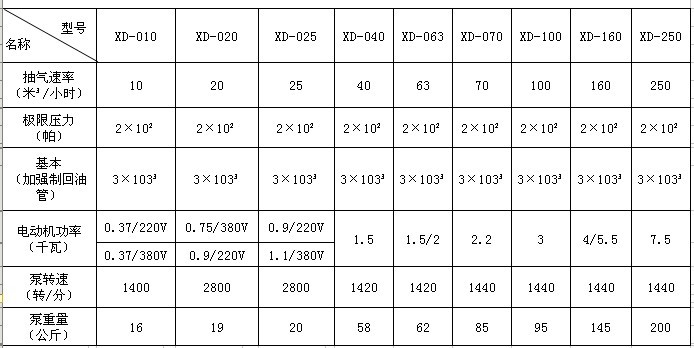

三、XD型旋片式真空泵的技术参数表：

四、XD型旋片式真空泵的使用范围：

环境温度： ≤40℃ (度)

抽气速率： 10~250m3/h (立方/小时)

极限压强： ≤2*10-2Pa (帕)

极限真空： ≤200Pa (帕)

气体类型： 常温无其它混合物的空气

工作要求： 在6650pa到大气压的进口压强下的连续工作时间

工作要求： 进口压强小于1330pa的条件下，允许长时期连续工作

１、XD型旋片式真空泵适用于密闭系统的抽真空使用。如真空包装、真空成形、真空吸引。

２、入口压力范围：100Pa~100000 Pa，超出此范围工作真空泵排气口将有油雾产生。XD型旋片式真空泵工作环境温度和吸入气体温度应在5℃~40℃之间。

３、XD型旋片式真空泵不能抽除水或其它液体。不能抽除易爆、易燃、含氧量过高的、腐蚀性的气体。

４、一般供应的电动机不防爆，如要求防爆或其它特殊要求时电动机必须符合相关的标准。

五、XD型旋片式真空泵的特点：

1、XD型旋片式真空泵可以在任意入口压强下工作，最大的特点。

2、在XD型旋片式真空泵的内部装有油雾消除器，能有效地消除泵排出的气体中的油雾，避免油雾对周围环境的污染。

3、在XD型旋片式真空泵的吸气口装有逆止阀，当泵停止时逆止阀与泵内专门设置的孔的联合作用下，可以立即使泵与被抽系统隔离，防止泵油返入被抽系统，同时保持了被抽容器的真宽度，因而使用本型真空泵洋就可以不需要再配置带有放气的真空截止阀，从而可以减少用户的使用费用。

4、XD型旋片式真空泵配有油气分离器，它与油雾消除器一起组成了有效的消音系统，能消除排气噪音，避免噪音污染。

5、XD型旋片式真空泵和电动机直接联接安装，采用空气冷却，不需水冷却管道，因此本型是一种结构紧凑，安装简便的设备。

6、结构设计合理，振动小，不用地脚螺栓即可工作。

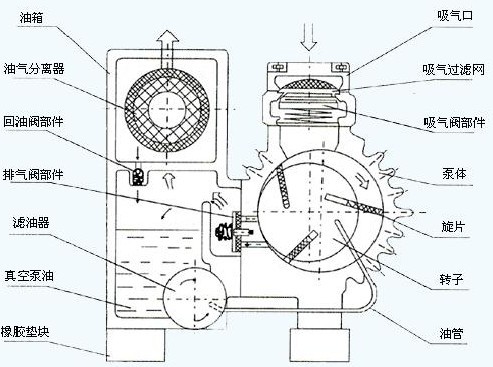

六、XD型旋片式真空泵的结构说明：

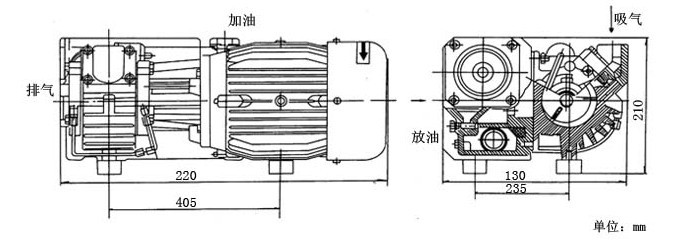

七、XD型旋片式真空泵的安装尺寸图:

八、XD型旋片式真空泵安装方法：

1、XD型旋片式真空泵的安装

XD型旋片式真空泵应水平安放。同于泵运转时几乎没有振动一般可不固定。XD旋片式真空泵底部减振垫块上有公制螺孔用以固定泵，不要在地面上推拉泵，以免损坏减振垫块。

为保证XD型旋片式真空泵得到良好的冷却，泵冷却空气进风口和出风口应距周围物体30cm以上。为便于维修，建议在XD旋片式真空泵进气口和排气口前留0．4m的空隙。为方便放油可安装带放油盘的底座。

XD型旋片式真空泵发运的泵不带油。安装后，通过加油口缓慢注入所规定的真空泵油（见维护5．1）到油窗高度的3/4处。

2、XD型旋片式真空泵的电气连接

XD型旋片式真空泵电气接线必须由专业电工进行。应使用适当的电动机过载保护装置。

单相220V50HZ的真空泵，必须保证电压为220V±10%范围内工作，如电压低于220V，必须配交流电力稳压器。不要常时间在低压和高压下工作，以免损坏电机。

XD型旋片式真空泵三相异步电动机接线完成后必须核对电动机旋向。电动机正确旋向为：从电动机尾部风扇端看电动机具轴的旋向为逆时针方向。

XD型旋片式真空泵检查旋向时，吸气口应打开或用橡胶板（厚度4mm以上）完全盖住吸气口，接通电源2~3秒。旋向正确的话，将在吸气口感到强大的吸力或橡胶板被告紧紧吸住。如反向则对调三根电源线的中的任意二根。

注：XD型旋片式真空泵长时间在错误旋向下运转，将损坏。

3、XD型旋片式真空泵的系统连接

XD型旋片式真空泵进气管截而尺寸应不小于吸气口尺寸且尽可能短。螺纹连接处用乐泰515或铁弗龙带进行真空密封。

如被抽气体中含有灰尘杂时必须在泵进气端安装尘土过滤器。如有必要可接管排气，排气管应向下倾斜。

4、XD型旋片式真空泵的起动

确定油位后可起动XD旋片式真空泵。第一次起动和每一次改变接线以后都必须核对旋向后方可起动XD旋片式真空泵。

5、XD型旋片式真空泵的运转

正常工作之前，宜关闭进气管阀门，使泵在极限压力状态下运转15分钟以上，这样能有效地抽除气体中的水蒸汽。电动机不宜频繁启动（宜低于6次/小时），在断续循环工作时建议在泵进气管道上安装电磁阀，在非工作阶段关闭电磁阀使泵在极限压力状态下工作，这样电动机消耗的功率不多，但能有效地保护真空泵。

注：1．正常运转时油分离器、泵休、泵盖等处表面温度将超过70℃，勿用手触摸。2．XD型旋片式真空泵运转时不能加油。

6、XD型旋片式真空泵的极限压力测量

XD型旋片式真空泵极限压力应直接在泵吸气口用压缩式真空计测量。泵首次使用、长期搁置后使用、换新油后使用都应封闭进气口至少运转1小时以后，使XD旋片式真空泵达到工作温度和泵油充分脱气后测量极限压力。

九、XD型单级旋片式真空泵维护：

1、XD型旋片式真空泵的真空泵油

XD型旋片式真空泵一般应使用符合SH0528-92标准规定的真空泵油。环境温度在10℃~40℃时ISO~VG100粘度等级的XD旋片式真空泵油。环境温度在0℃~10℃时使用ISO~VG32粘度等级的真空泵油。真空泵运转时必须保证油位在油窗高度的1/2-4/5处。应经常检查油位和油的污染情况（建议每周一次）。如油位过低应停XD旋片式真空泵加入合适的真空泵油至油窗高度的4/5处。如果油被污染油将发黑、乳化、变稠、应及时换油。

2、XD型旋片式真空泵的更换真空泵油及油过滤器

建议泵第一次工作满150小时后换油。以后每工作500小时换油。换油同时，应更换油过滤器。如果油受污染发黑、乳化、变稠应及时换油。并在加入新油之前清洗泵。

清洗，换油步骤：

1、停XD型旋片式真空泵将热油放掉。

2、旋上放油塞运转5~10秒。

3、将油放尽。

4、注入清洗用油（32号普通机械油）到油窗高度的3/4处。

5、运转XD型旋片式真空泵5~10分钟。

6、停泵，将油放掉。如油尚不能达到要求，重复4、5步骤。

7、旋上放油塞运转5~10钞。

8、将油放尽。

9、注入规定的新真空泵油。

3、XD型旋片式真空泵的更换排气过滤器

如果泵温明显升高、电动机电流达到或超过额定电流，泵排气口有油烟产生，则应检查排气过滤器是否堵塞，如堵塞，应及时更换。可在泵加油孔处安装排气压力表，检查过滤器是否堵塞。当压力超过0．6bar（表压力）时更换排气过滤器。

4、XD型旋片式真空泵的清洗吸气过滤网

吸气滤网应保持清洁，以免抽速下降。

5、XD型旋片式真空泵的贮藏

如果泵长期搁置不用，应将油放尽并清洗泵，然后注入规定的新油放置在干燥场所。

6、XD型旋片式真空泵其它

A．用户如需订购维修备件，请告知XD旋片式真空泵的型号和机号。泵的型号和机号可在泵的铭牌上找到。

B．因有些维护修理工作需要一定的专业知识，设备和专用工具，详情请与制造厂联系。

C．泵搬运中应确保无油。不能撞击油管，油过滤器等物

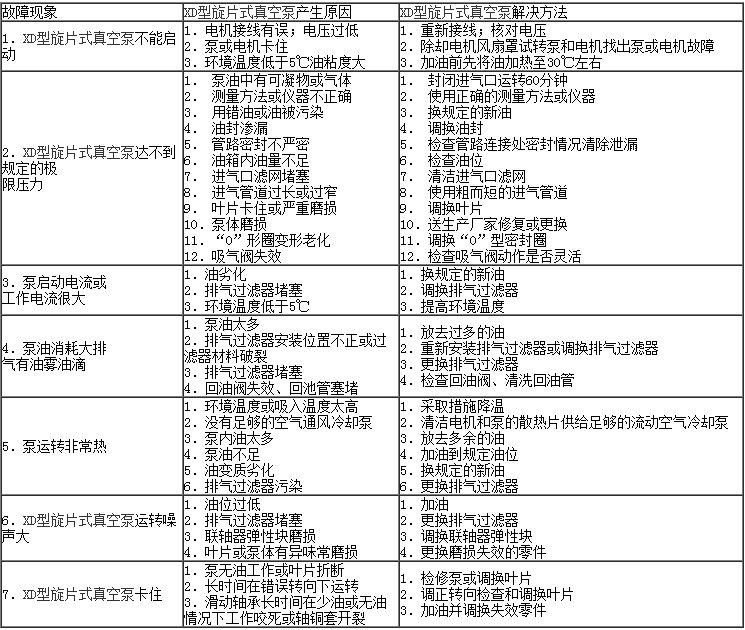

十、XD型旋片式真空泵的故障原因及排除方法
